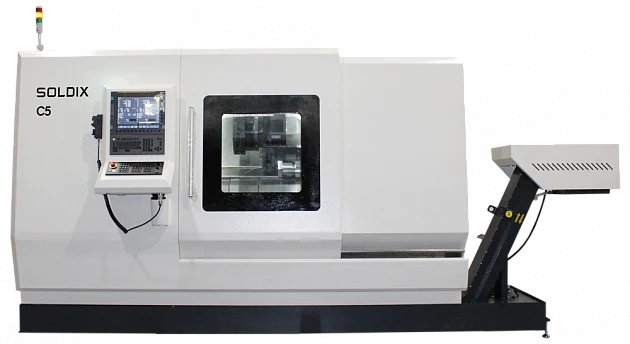

SOLDIX C

Производитель

SOLDIX

Ось Y

Есть

Характеристики	Ед. измерения	C50	C80	C100
Ø над станиной	мм	550	680	680
Ø точения	мм	300	400	400
Длина точения	мм	500	800	1000
Мощность шпинделя	кВт	17.5/20.6 (20/24)	15/18.5 (18.5/27, 22/33)	15/18.5 (18.5/27, 22/33)
Крутящий момент	Нм	112/214 (127/215)	273/411 (301/450)	273/411 (301/450)
Скорость вращения шпинделя	об/мин	4500 (4000)	4000 (3000)	4000 (3000)
Фланец шпинделя		А2-6 (А2-8)	А2-8	А2-8
Патрон	дюйм	8	10	12
Ø прутка	мм	51 (65/75)	65 (75/90)	65 (75/90)
Перемещение X/Y/Z	мм	200/±45/540	225/±50/850	255/±60/1050
Рабочие подачи X/Y/Z	м/мин	30/12/30	30/12/30	30/12/30
Ёмкость магазина	шт.	12	12	12
Кол-во оборотов приводного инструмента	об/мин	4000 (6000)	4000 (6000)	4000 (6000)
Мощность приводного инструмента	кВт	2.7/4.5	2.7/4.5	2.7/4.5
Крутящий момент приводного инструмента	Нм	45	45	45
Мощность противошпинделя	кВт	13/16	14.4/17.3	14.4/17.3
Крутящий момент противошпинделя	Нм	62/117	81/103	81/103
Скорость вращения противошпинделя	об/мин	6000	5000	5000
Фланец противошпинделя		А2-5	А2-6	А2-6
Патрон	дюйм	6	8	8
Перемещения противошпинделя	мм	490	850	940
Точность позиционирования X/Y/Z	мм	0.006/0.008/0.008	0.006/0.008/0.01	0.006/0.008/0.012
Повторяемость X/Y/Z	мм	0.004/0.005/0.005	0.005/0.005/0.008	0.005/0.005/0.008
Длина×Ширина×Высота	мм	3988×1765×1960	4820×2250×2150	5020×2250×2150
Вес	кг	4500	6000	8000

Серия токарных станков C отличается повышенной жёсткостью и устойчивостью за счёт низкого центра тяжести и новой компоновки станины. Выполненная из высококачественного чугуна Meehanite HT300, специальная конструкции станины с наклонной и прямой частью повышает жёсткость до 25% по сравнению с традиционной наклонной конструкцией и обеспечивает стабильность при тяжёлых режимах резания.

Симметрично расположенные теплоотводящие ребра способствуют плавному и равномерному охлаждению шпинделя. Это минимизирует тепловые деформации и помогает сохранить статические геометрические параметры.
Ось Y выполнена по клиновидному типу (координация осей Ys и X), обеспечивая точное перемещение.

Привод подач — компоновка серводвигатель + прецизионная ШВП класса C3 с предварительным натяжением, обеспечивающая плавность и точность без люфтов.
Главный шпиндель и противошпиндель обеспечивают надёжное крепление деталей. Доступны приводы FANUC и SIEMENS.

Револьверная головка BMT55 вмещает 12 инструментов (25×25 мм, расточка Ø40 мм), с гидрозажимом и зубчатым соединением для жёсткости. Приводной инструмент может устанавливаться в любую позицию. Опционально доступна головка VDI.

Станок оснащен системой ЧПУ Fanuc 0i-TF Plus с экраном 10,4”, интуитивным интерфейсом и помощником по ошибкам.

Цельнолитая станина с углом наклона 45°
Супержесткая клиновидная конструкция оси Y
Роликовые направляющие
