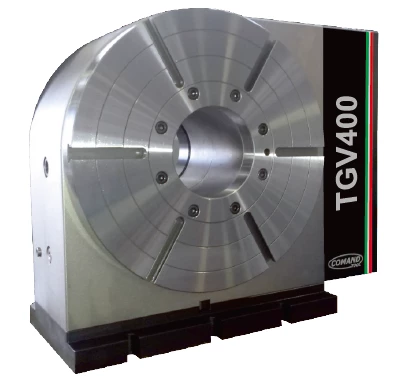

TGV400

Производитель

Comand Tool

Количество осей

Диаметр стола

400 мм

Технические характеристики
Описание

Технические характеристики		TGV400	TGV401	TGV402
Особенности		правое расположение привода	левое расположение привода	увеличенное отверстие
Диаметр стола	мм	400
Диаметр проходного отверстия	мм	130		180
Высота центров	мм	275
Ширина T-пазов	мм	12
Тип системы зажима		гидравлическая
Усилие зажима	Нм	3000
Тип серводвигателя		α8/4000
Мин. задаваемое перемещение	град.	0,001
Скорость вращения	об/мин	22,2
Точность позиционирования	сек.	15
Повторяемость	сек.	4
Макс. вес заготовки	кг	600

Серия Comand Tool TGV400 представляет собой поворотные столы (4-я ось) с диаметром 400 мм.

Корпус каждого стола TGV400 изготавливается из монолитных заготовок из авиационного алюминиевого сплава. Центральная ступица изготавливается из закаленной стали марки HRC 62, все поверхности ступицы обрабатываются шлифовкой. Корпус стола никелируется, а картер двигателя анодируется для максимальной защиты от ржавчины и коррозии.
Все столы оснащаются зубчатым колесом из специального бронзового сплава и шлифованным ходовым винтом из закаленной стали с подшипниками с предварительной нагрузкой. Конструктивные характеристики винта и зубчатого колеса обеспечивают точность сцепления и отсутствие люфта даже после многолетней эксплуатации.
Все поворотные столы Comand Tool оснащены гидравлической системой блокировки. Тормозное усилие поступает с мультипликатора давления собственной разработки Comand Tool c высоким КПД, который обеспечивает оптимальное усилие фиксации стола при обработке, максимальную точность позиционирования и фиксации.

Гидравлическая система блокировки
Высокая точность и надежность
Герметичность
Контроль качества
Защита от коррозии и случайных царапин
