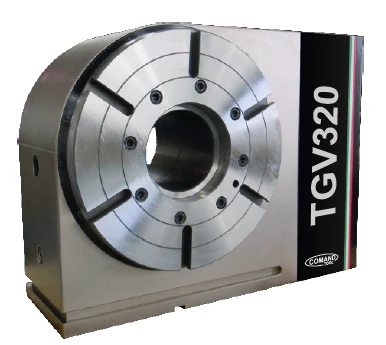

TGV320

Производитель

Comand Tool

Количество осей

Диаметр стола

320 мм

Технические характеристики
Описание

Технические характеристики		TGV320	TGV321	TGV322	TGV323
Особенности		правое расположение привода	левое расположение привода	увеличенное отверстие	двухстороннее расположение патрона
Диаметр стола	мм	320
Диаметр проходного отверстия	мм	110		140	110
Высота центров	мм	230
Ширина T-пазов	мм	12
Тип системы зажима		гидравлическая
Усилие зажима	Нм	3000
Тип серводвигателя		α8/4000
Мин. задаваемое перемещение	град.	0,001
Скорость вращения	об/мин	22,2
Точность позиционирования	сек.	20
Повторяемость	сек.	4
Макс. вес заготовки	кг	500		450	500

Серия Comand Tool TGV320 представляет собой поворотные столы (4-я ось) с диаметром 320 мм.

Корпус каждого стола TGV320 изготавливается из монолитных заготовок из авиационного алюминиевого сплава. Центральная ступица изготавливается из закаленной стали марки HRC 62, все поверхности ступицы обрабатываются шлифовкой. Корпус стола никелируется, а картер двигателя анодируется для максимальной защиты от ржавчины и коррозии.
Все столы оснащаются зубчатым колесом из специального бронзового сплава и шлифованным ходовым винтом из закаленной стали с подшипниками с предварительной нагрузкой.
Все поворотные столы Comand Tool оснащены гидравлической системой блокировки. Тормозное усилие поступает с мультипликатора давления собственной разработки Comand Tool c высоким КПД, который обеспечивает оптимальное усилие фиксации стола при обработке, максимальную точность позиционирования и фиксации.
Дополнительно стол оснащен специальным смотровым окном для контроля герметичности и наличия конденсата.

Гидравлическая система блокировки
Высокая точность и надежность
Герметичность
Контроль качества
Защита от коррозии и случайных царапин
