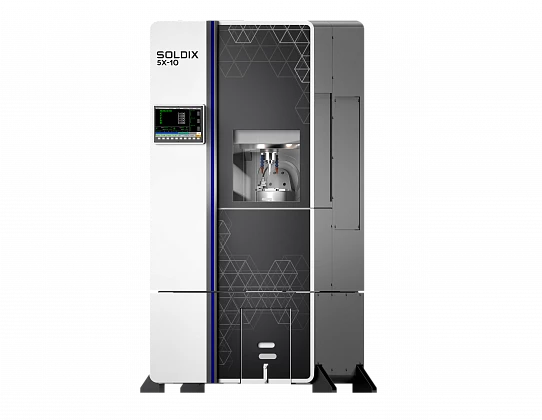

SOLDIX 5X

Производитель

SOLDIX

Размер стола

D100 / D830 мм

Диаметр стола

от 100 до 830

Технические характеристики		5X-10	5X-20	5X-35	5X-50	5Х-65	5X-80	5X-1000
Ось Х	мм	130	250	380	520	650	800	1100
Ось Y	мм	100	250	420	520	620	800	1100
Ось Z	мм	130	250	365	460	520	550	700
Ось C	град.	360	360	360	360	360	360	360
Ось А	град.	+ 20/-125	± 120	± 120	± 120	± 120	± 120	± 120
Размер стола	мм	Ø100	Ø200	Ø350	Ø500	Ø500(600)	Ø700(800)	Ø830(1000*830)
Макс. размер заготовки	мм	Ø100x100	Ø200x200	Ø350x200	Ø520x410	Ø650x410	Ø800x500	Ø1100x670
Максимальная нагрузка	кг	10	30	100	400		500	2000
Скорость вращение шпинделя	об/мин	40 000	30 000		12 000			10 000
Мощность двигателя привода	кВт	4/4.8	8.5/12.8	20/24	13/26.9	13/26.9	14/28.4	22/33
Быстрые перемещения (X/Y/Z)	м/мин	15/15/15		30/30/30				20/20/20
Быстрые перемещения (A/C)	об/мин	50/100			30/100		30/50	30/80
Рабочие подачи	м/мин	10/10/10		15/15/15
Ёмкость магазина	шт.	20	16	20	24	24	24	40
Макс.Ø инструмента	мм	12	12	65/110	80/120	80\140		140/200
Макс. длина инструмента	мм	60	120	190	250			450
Вес инструмента	кг	0.5	1	6				25
Точность позиционирования (X/Y/Z)	мм	0.008	0.004			0.005	0.004	0.006
Повторяемость (X/Y/Z)	мм	0.005	0.003			0.004	0.005
Точность позиционирования (A/C)	сек.	8
Повторяемость (A/C)	сек.	5
Длина	мм	1000	1290	1900	3530	2478	2630	3200
Ширина	мм	1648	2720	3810	3230	4480	4250	4200
Высота	мм	2275	2020	2325	2820	2980	3080	4000
Вес	кг	900	2300	6000	10 000	11 000	18 500	25 000

Пятиосевые обрабатывающие центры Soldix позволяют достичь наибольшей эффективности фрезерования, высочайшей производительности обработки и предельной точности, в то же время обеспечивая чрезвычайно высокую жесткость и надёжность. Благодаря высокоскоростному шпинделю с большим крутящим моментом появляется возможность обрабатывать большой спектр материалов и сплавов.

Модельный ряд состоит из 7 станков с размером стола от 100 до 830 мм.

Все станки Soldix оснащены новейшей системой ЧПУ SINUMERIK 840D с цветным дисплеем 21” и полноразмерной раскладкой клавиатуры. Важными преимуществами системы являются:

Пятикоординатная синхронизация осей
Функция просчёта центра инструмента при повороте систем координат (RTCP)
Высокая скорость, высокая точность, функция обеспечения получения высокой чистоты поверхности
Функции интерполяции и компенсации

Благодаря сильным сторонам системы ЧПУ появляется возможность выполнения сложной и многосторонней прецизионной обработки за один зажим.

Мотор-шпиндель
Прямой привод стола
ЧПУ Siemens 840D
Токарная функция
Шлифовальная функция
Максимальная нагрузка от 10 до 2000 кг
Максимальный размер заготовки до 1100
Премиальные комплектующие
Удобство эксплуатации
Жесткая станина
