Пятиосевые станки SOLDIX: технологии, возможности и применение
Классический трехосевой станок перемещает инструмент по трем линейным осям (X, Y, Z), при этом заготовка остается неподвижной. В пятиосевом оборудовании к линейным осям добавляются еще две вращательные оси (A, B или C). В зависимости от конструкции станка они реализуются за счет вращения стола, поворота шпиндельной головки или их комбинации.
Благодаря такой особенности пятиосевое оборудование позволяет обрабатывать сложные объёмные заготовки, поверхности произвольной формы, а также выполнять обработку деталей с разных сторон за один установ.
В нашем каталоге вы можете найти пятиосевые станки бренда SOLDIX, которые подходят для решения различных производственных задач.
О заводе-производителе
SOLDIX – это симбиоз нашего многолетнего опыта и сотрудничества с производителями из Японии, ЕС, Тайваня и КНР. За годы нашей работы мы посетили десятки заводов в КНР и отобрали лучших производителей.
При выборе завода-производителя мы детально изучили производство, системы контроля качества, номенклатуру комплектующих, а также провели оценку процесса производства на всех стадиях.
Пятиосевые станки SOLDIX изготавливаются на заводе с собственными запатентованными технологиями. Более 20 лет производитель специализируется на разработке и выпуске пятиосевых станков. Для обработки критически важных функциональных компонентов компания использует оборудование собственного производства.
Линейка 5Х
Основная продукция компании – вертикальные пятиосевые обрабатывающие центры. Старшие модели спроектированы с пониженным центром масс. Это обеспечивает высокую точность обработки и стабильность режимов резания за счет компенсации вибраций, возникающих при поворотах и наклоне крупных заготовок на высоких скоростях.
Широкий диапазон диаметров стола, от 100 до 1200 мм, делает эти станки универсальным решением для различных производственных задач: от ювелирной промышленности и производства медицинского оборудования до автомобилестроения, аэрокосмической и судостроительной отраслей.

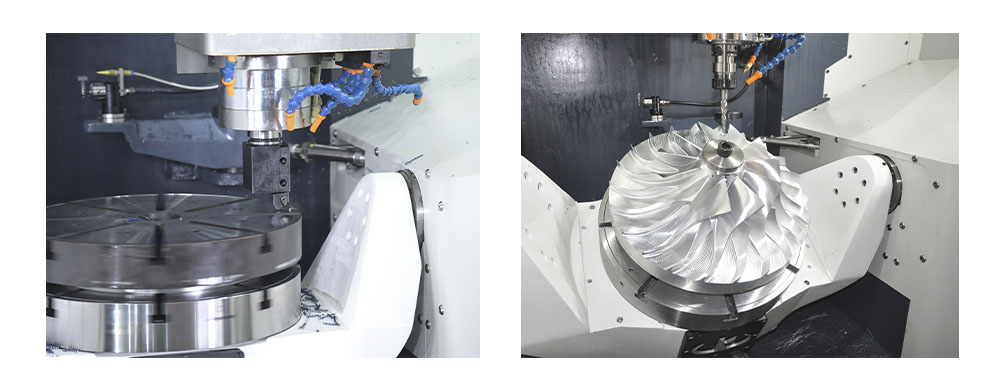

Станки SOLDIX оснащены функциями точения и шлифования. Шпиндель с конусом HSK-T63 поддерживает установку оправок для токарной и фрезерной обработки, обеспечивая универсальность оборудования. Шлифовальная функция включает специальные циклы обработки, шлифовальные головки, оправку для правки шлифовального круга и лазерный измеритель головок. Оправка для правки, расположенная сбоку от стола, не сокращает рабочую зону: доступ к ней обеспечивается при наклоне стола на 90°.
Все станки SOLDIX оснащены новейшей системой ЧПУ SIEMENS ONE с цветным дисплеем 19 дюймов и полноразмерной клавиатурой. Возможности ЧПУ позволяют выполнять комплексную и высокоточную обработку.
SOLDIX 5X в деле
Уже десятки предприятий работают на пятиосевом оборудовании SOLDIX. Один из заказчиков – таганрогский производитель в сфере котлостроения. Основная продукция предприятия – паровые котлы, котлы-утилизаторы, теплообменное оборудование и др.

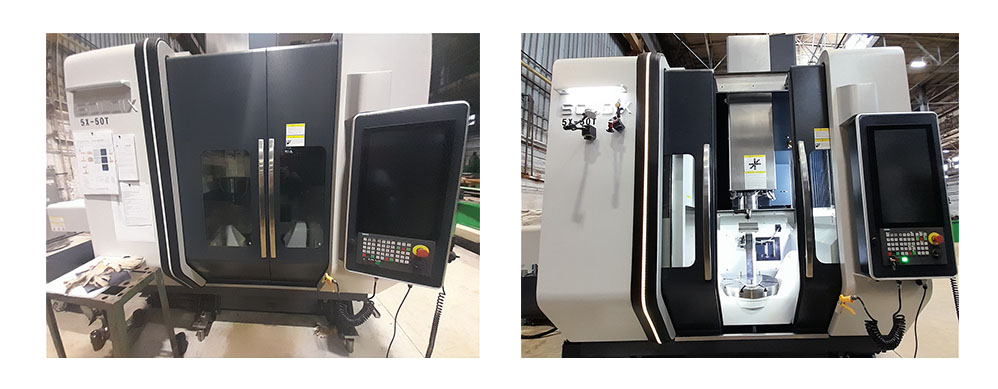

Для предприятия был поставлен и введен в эксплуатацию станок SOLDIX 5X-50T – пятиосевой станок с токарной функцией.
В основе обрабатывающего центра – цельнолитая станина, подвижная траверса оси Y и наклонно-поворотный стол. Высокоскоростной шпиндель со скоростью вращения 12 000 об/мин позволяет обрабатывать широкий спектр материалов и сплавов.
Модель 5X-50T с размером стола Ø500 мм предназначена для пятисторонней обработки заготовок с размером до Ø520×410 мм. Шпиндель с прямым приводом, оснащенный конусом HSK-T63, позволяет использовать оправки как HSK-T63 для токарной обработки, так и обычные HSK-A63.
Внедрение станка SOLDIX 5X-50T позволило предприятию повысить производительность производства и расширить географию поставок.
