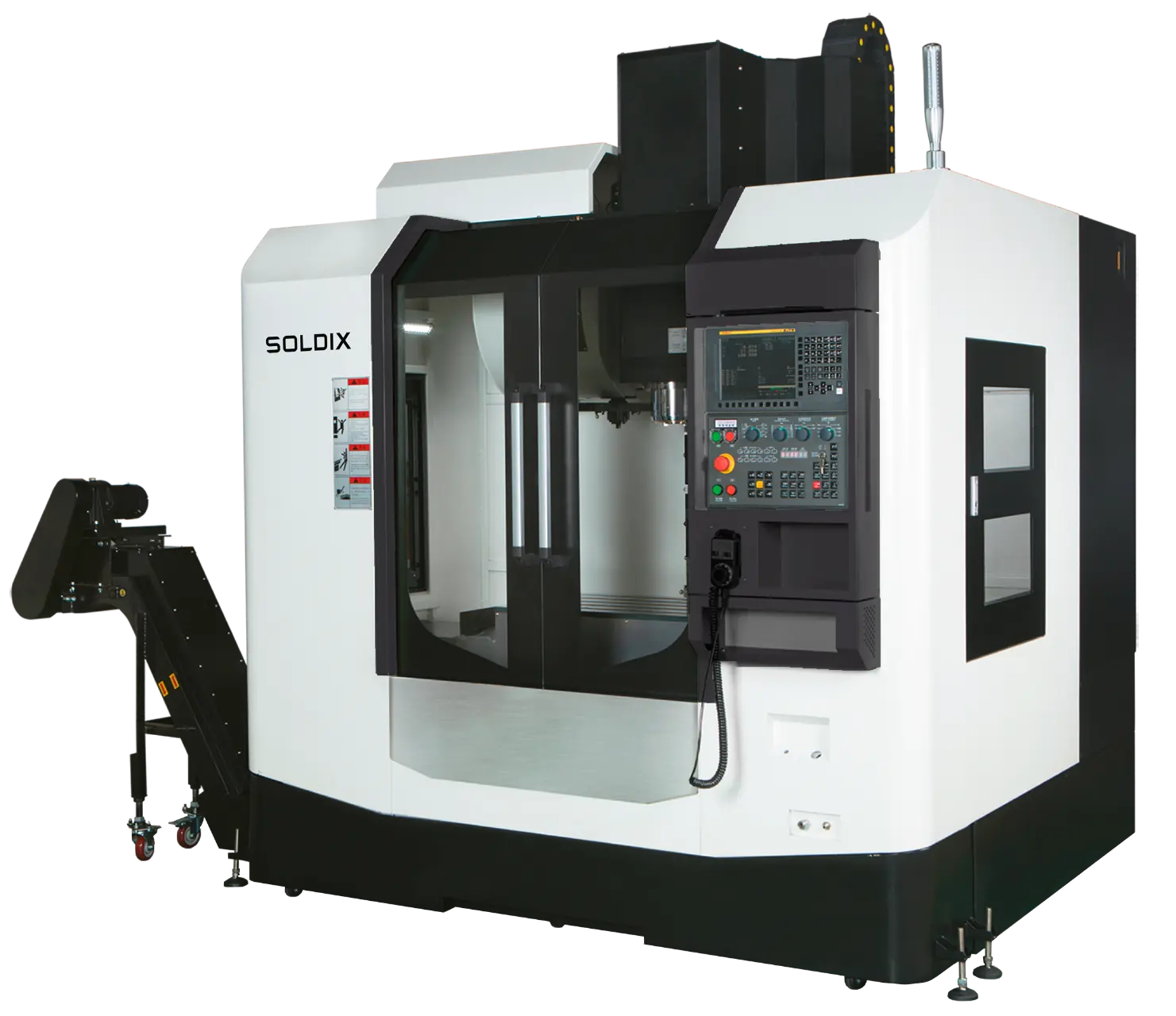

Вертикально-фрезерный центр V650, 2 ед.

Перемещение по оси Х

650 мм

Перемещение по оси Y

450 мм

Перемещение по оси Z

450 мм

Расстояние от торца шпинделя до поверхности стола

150 - 600 мм

Расстояние от центра шпинделя до колонны

500 мм

Рабочий стол


Размер рабочего стола

760×450 мм

Максимальная нагрузка на стол

500 кг

Размер Т-образного паза (ширина × расстояние × кол-во)

18 мм×100 мм×4 шт.

Шпиндель


Мощность шпинделя

7,5/11 кВт

Скорость вращения шпинделя

12000 об/мин

Тип привода

прямой

Конус шпинделя

ВBТ40

АСИ

Тип конуса инструментальной оправки

ВBТ40

Количество инструментальных позиций

24

Максимальный диаметр инструмента

80 мм

Максимальный диаметр инструмента при свободных соседних позициях

150 мм

Максимальная длина инструмента

300 мм

Максимальный вес инструмента

8 кг

Подачи

Быстрый ход (X/Y/Z)

48/48/48 м/мин

Рабочие подачи (X/Y/Z)

1 ~ 15000 мм/мин

Точностные

хар-ки

Точность позиционирования по осям X/Y/Z (JISB6338)

±0,004/300 мм

Повторяемость X/Y/Z (JISB6338)

±0,003 мм

Другие

хар-ки

Объём бака СОЖ

250 л

Общая потребляемая мощность

20 кВА

  Система ЧПУ

Fanuc 0i-MF Plus (тип 5, β)

Тип направляющих по осям

качения (роликовые)

Габаритные размеры и вес


Длина×Ширина×Высота

2000×2200×2600 мм

Вес

4600 кг
