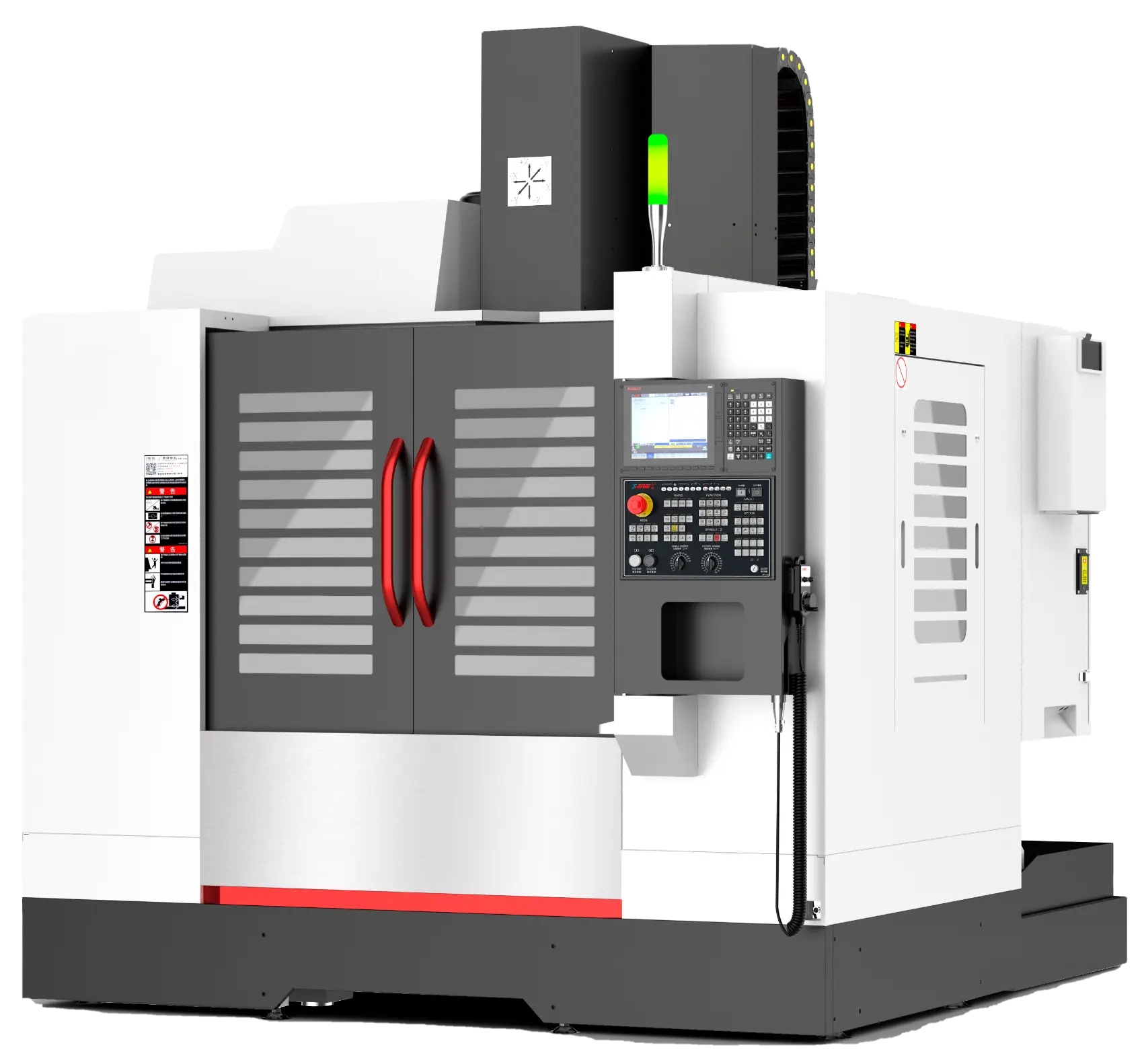

Вертикально-фрезерные центры VH-13

Размер стола

1400x700 мм

Описание
Технические характеристики

В наличии на складе!

Комплектация:

Система ЧПУ Fanuc 0i-MF Plus (тип 3) + Manual Guide I
Шпиндель с конусом BT50, 6000 об/мин, 15/18,5 кВт, ременной привод
Продувка шпинделя воздухом
Продувка шпинделя воздухом
Инструментальный магазин на 24 позиции
Гидравлическая и смазочная системы
Система подачи СОЖ
Внешний ленточный конвейер
Подача СОЖ через инструмент под давлением 30 Бар
Освещение рабочей зоны
Пистолет СОЖ
Воздушный пистолет
3-цветная сигнальная лампа
Система измерения инструмента Renishaw
Система измерения детали Renishaw
Маслоотделитель
Подготовка под 4-ю ось

Все подробности по телефону бесплатной горячей линии 8 800 555 03 03

и у наших менеджеров!

Рабочая зона	Перемещение по оси Х	1300 мм
	Перемещение по оси Y	700 мм
	Перемещение по оси Z	700 мм
	Расстояние от торца шпинделя до поверхности стола	130 - 830 мм
	Расстояние от центра шпинделя до колонны	750 мм
Рабочий стол	Размер рабочего стола	1400×700 мм
	Максимальная нагрузка на стол	850 кг
	Размер Т-образного паза (ширина × расстояние × кол-во)	18 мм×125 мм×5 шт.
Шпиндель	Мощность шпинделя (постоянно/30 мин)	15/18.5 кВт
	Скорость вращения шпинделя	6000 об/мин
	Тип привода	ремень
	Конус шпинделя	ВТ50
АСИ	Тип конуса инструментальной оправки	ВТ50
	Количество инструментальных позиций	24
	Максимальный диаметр инструмента	110 мм
	Максимальный диаметр инструмента при свободных соседних позициях	200 мм
	Максимальная длина инструмента	300 мм
	Максимальный вес инструмента	18 кг
Подачи	Быстрый ход (X/Y/Z)	24/24/24 м/мин
Подачи	Рабочие подачи (X/Y/Z)	1 ~ 10000 мм/мин
Точностные хар-ки	Точность позиционирования по осям X/Y/Z	0.01/0.007/0.007 мм
Точностные хар-ки	Повторяемость X/Y/Z	0.006/0.004/0.004 мм
Другие хар-ки	Мощность сервоприводов	3/3/3 кВт
	Общая потребляемая мощность	30 кВА
	Система ЧПУ	Fanuc 0i-MF Plus (тип 3)
Габаритные размеры и вес	Длина×Ширина×Высота	3290×2920×3170 мм
Габаритные размеры и вес	Вес	7700 кг
