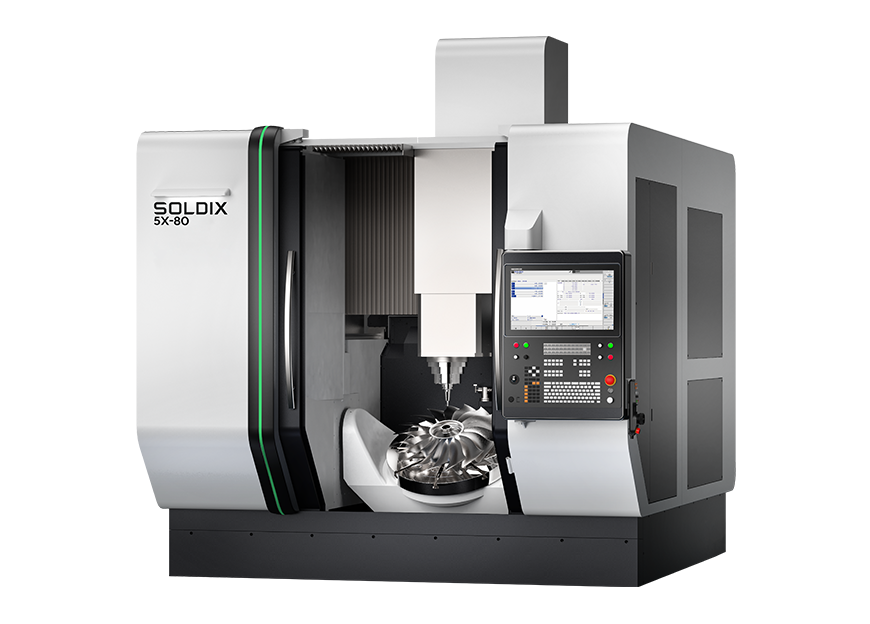

Пятиосевой обрабатывающий центр SOLDIX 5X-80

Перемещение по оси Х

800 мм

Перемещение по оси Y

800 мм

Перемещение по оси Z

500 мм

Расстояние от торца шпинделя до поверхности стола

180-730 мм

Ось А

±120°

Ось С

360°

Макс. размеры устанавливаемой детали

Ø800х500 мм

Рабочий стол

Диаметр рабочего стола

Ø800 мм

Макс. нагрузка на стол

500 кг

Шпиндель

Мощность шпинделя (постоянно S1/кратковременно S6)

22/23 кВт

Крутящий момент (постоянно S1/кратковременно S6)

120/180 Нм

Скорость вращения шпинделя

15000 об/мин

Тип привода

мотор-шпиндель

Конус шпинделя

HSK-A63

АСИ

Тип конуса инструментальной оправки

HSK-A63

Количество инструментальных позиций

40

Макс. диаметр инструмента

80 мм

Макс. диаметр инструмента при свободных соседних позициях

140 мм

Макс. длина инструмента

320 мм

Макс. вес инструмента

6 кг

Время смены инструмента (от стружки к стружке)

6 сек

Подачи

Быстрый ход (X/Y/Z)

30/30/30 м/мин

Рабочие подачи (X/Y/Z)

15/15/15 м/мин

Ось А

30 об/мин

Ось С

50 об/мин

Точностные хар-ки

Точность позиционирования по осям X/Y/Z

0,005 мм

Точность позиционирования по осям А/С

8 сек.

Повторяемость X/Y/Z

0,004 мм

Тип направляющих по осям

качения

Система ЧПУ

SINUMERIK 840Dsl

Габаритные размеры

Длина × Ширина × Высота

3530 мм × 3230 ×
